HUUN Pergola Piano, Lamellendach manuell

Die Piano ist eine manuell bediente bioklimatische Pergola aus Aluminium mit verstellbaren Lamellen, die über eine Handkurbel bewegt werden. Es gibt keinen Motor und keine elektrische Abhängigkeit für das Dach – die Lamellen lassen sich unabhängig von der Stromversorgung bedienen. Eine LED-Beleuchtung ist optional erhältlich. Wie die motorisierte Equa wird auch die Piano als Bausatz geliefert und kann vom Kunden selbst oder von einem lokalen Fachbetrieb montiert werden.

Eine bioklimatische Pergola reguliert das Klima darunter mechanisch, ohne zusätzliche Energie für die Klimatisierung zu benötigen. Durch das Neigen der Aluminiumlamellen entsteht ein kontrollierter Luftspalt, durch den warme Luft nach oben entweichen kann. Werden die Lamellen geschlossen, entsteht eine geschlossene Dachfläche, die Regen und Wind abhält. Bei der Piano erfolgt die Verstellung mit wenigen Umdrehungen der Handkurbel.

Eine klassische Terrassenüberdachung besitzt eine feste Fläche, meist aus Glas oder Polycarbonat. Sie schützt vor Regen, reguliert die Sonneneinstrahlung jedoch nicht. Deshalb wird bei vielen Glasdächern später zusätzlich eine Unterdachmarkise benötigt. Ein Lamellendach ist dagegen selbst verstellbar: volle Sonne, gefiltertes Licht, Belüftung oder ein geschlossenes, regendichtes Dach – ohne eine zweite Beschattungsebene. Ein Glasdach lässt im tiefen Winter mehr Tageslicht durch; das ist sein wesentlicher Vorteil.

Beide Modelle verwenden dieselbe Grundkonstruktion mit identischem Rahmen, identischen Pfosten und 135 × 135 mm Profilen bei 2,0 mm Wandstärke. Auch die Entwässerung ist gleich. Der Unterschied liegt im Dach und in der Bedienung. Die Piano wird per Handkurbel bedient, benötigt keinen Motor und keine elektrische Installation für das Dach und ist als einziges Modell auch in 3 × 3 m erhältlich. Ihre Lamellen sind 1,5 mm stark, im Abstand von 13 cm angeordnet und lassen sich bis 115° öffnen. Die Equa ist motorisiert, besitzt 1,7 mm starke Lamellen im Abstand von 17 cm und eine integrierte LED-Beleuchtung. Die Piano eignet sich besonders, wenn Sie ein einfaches, stromunabhängiges System oder die kleinste verfügbare Größe wünschen. Die Equa ist die komfortablere Wahl, wenn Sie das Dach häufig verstellen und eine integrierte Beleuchtung möchten. Ein späterer Umbau der Piano auf motorisierten Betrieb ist nicht möglich, da sich die Lamellenprofile unterscheiden.

Ja. Wenn die Aluminiumlamellen vollständig schließen, greifen sie ineinander und bilden eine geschlossene, regendichte Dachfläche. Das Regenwasser wird in den Lamellen aufgenommen, entlang des umlaufenden Rahmens geführt und über verdeckte Fallrohre in den vorderen Pfosten nach unten abgeleitet. Die Entwässerung entspricht der motorisierten Equa. Bei Wandmontage muss die Abdichtung zwischen Hauswand und Pergola bauseits hergestellt werden.

Das Wasser wird standardmäßig über die Lamellen und den Rahmen zu den vorderen Pfosten geführt und dort verdeckt abgeleitet. Es tritt auf Bodenniveau am Fuß der Pfosten aus. HUUN liefert keinen Anschluss an ein vorhandenes Entwässerungssystem mit. Planen Sie deshalb bei Bedarf an diesen Punkten ein Kiesbett, eine Entwässerungsrinne oder einen Anschluss an ein Fallrohr ein.

Zusätzliche Entwässerung bei Starkregen: Bei freistehender Ausführung kann an jedem der beiden hinteren Pfosten jeweils ein zusätzlicher Ablauf geöffnet werden. Dazu wird die Dichtung an der vorgesehenen Stelle gemäß der Montageanleitung geöffnet; das Wasser tritt dort im freien Fall aus. Planen Sie an diesen Punkten ebenfalls ein Kiesbett oder eine Rinne ein. Die Option ist kostenlos und kann bei der Montage oder später umgesetzt werden. Bei der Wandmontage ist sie nicht verfügbar.

Die Pfosten messen 135 × 135 mm bei 2,0 mm Wandstärke – identisch mit der motorisierten Equa. Die Lamellen der Piano sind 1,5 mm stark, im Abstand von 13 cm angeordnet und lassen sich bis 115° öffnen.

Verwendet wird Aluminium 6063-T6. Diese Legierung ist im architektonischen Bereich wegen ihrer Kombination aus Festigkeit, Korrosionsbeständigkeit und guter Extrudierbarkeit etabliert. Die Profilquerschnitte sind keine Standardprofile, sondern wurden eigens konstruiert und im eigenen Werk extrudiert.

Alle Profile werden mit einer Pulverbeschichtung von 70–100 µm versehen. Verwendet wird Pulver von TIGER Coatings. Die Beschichtung erfolgt in einem Qualicoat-zertifizierten Betrieb. Qualicoat ist ein unabhängiges europäisches Qualitätslabel für pulverbeschichtetes Aluminium im Architekturbereich und definiert unter anderem Anforderungen an Vorbehandlung, Schichtdicke, Haftung, Schlagfestigkeit und beschleunigte Bewitterung.

Aluminium rostet nicht wie Stahl, sondern bildet eine stabile Oxidschicht. Ob sich die Farbe langfristig verändert, hängt in erster Linie von der Beschichtung ab. Ein Nachstreichen, Ölen oder eine jährliche Oberflächenbehandlung ist nicht erforderlich; gelegentliches Reinigen genügt.

In der freistehenden Ausführung wiegt die Piano je nach Größe zwischen 207 kg bei 3 × 3 m und 309 kg bei 3 × 5 m. Wandmontierte Varianten sind leichter, weil eine Seite der Pfostenkonstruktion entfällt. Rund 95 % des Gesamtgewichts entfallen auf Aluminium.

Die Piano ist in drei Größen erhältlich – jeweils freistehend oder als Wandmontage. Neben dem Nennmaß veröffentlicht HUUN die tatsächlich überdachte Fläche sowie die lichte Weite zwischen den Pfosten. Sondermaße sind nicht erhältlich.

Die Standard-Nettodurchgangshöhe unter dem Träger beträgt 2.350 mm. Die Gesamthöhe der Konstruktion beträgt 2.520 mm und der höchste Punkt bei vollständig geöffneten Lamellen 2.600 mm. Prüfen Sie vor der Bestellung insbesondere Tür- und Fensteröffnungen, Dachüberstände sowie mögliche baurechtliche Höhenbegrenzungen. Die Höhe kann nach der Montage nicht mehr geändert werden.

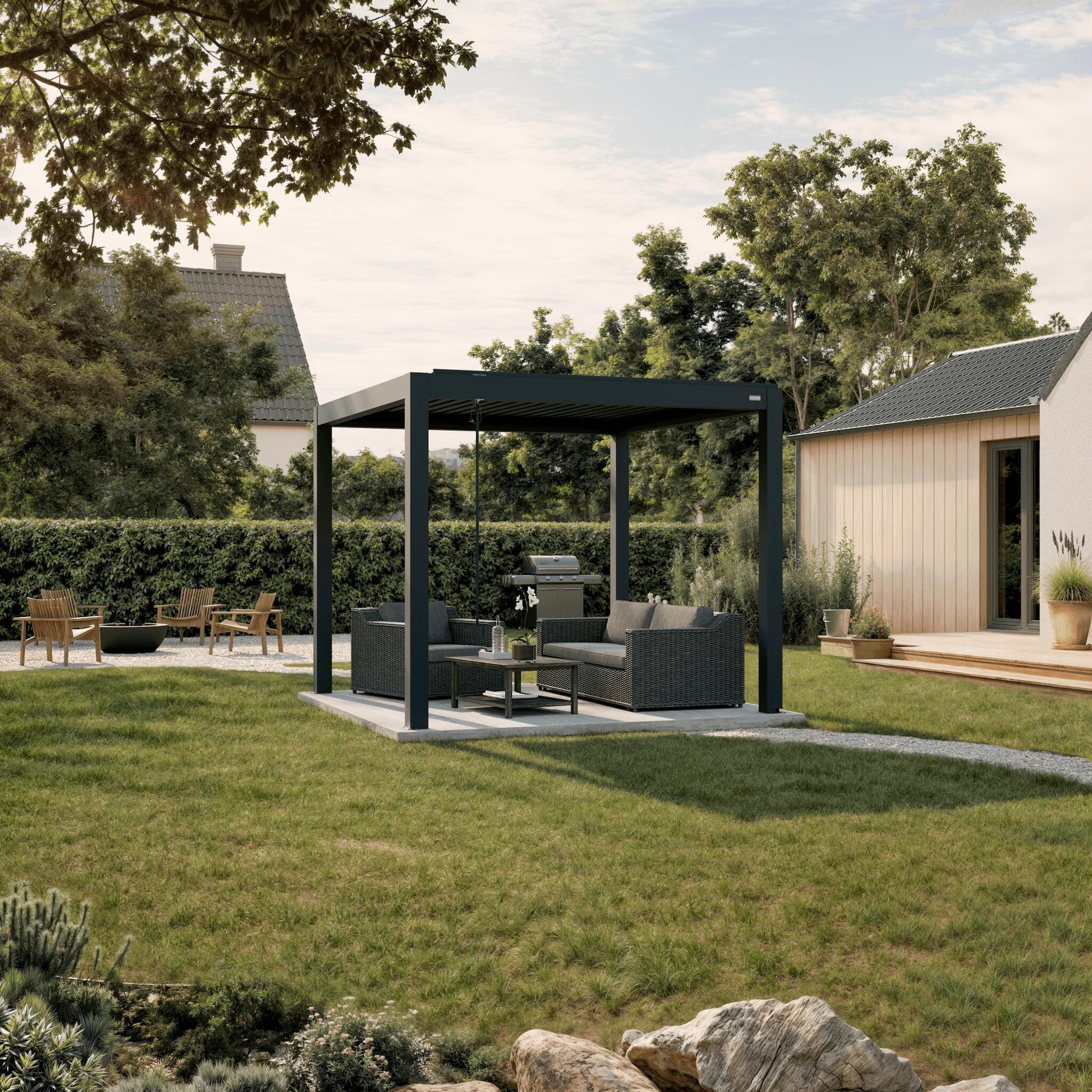

Die freistehende Ausführung steht auf vier Pfosten und kann unabhängig von einer Hauswand auf der Terrasse positioniert werden. Bei der Wandmontage ersetzen Wandhalterungen die beiden hinteren Pfosten, wodurch die Pergola direkt am Gebäude sitzt und weniger Terrassenfläche beansprucht. Für die Wandmontage benötigen Sie eine tragfähige Wand; außerdem muss die Abdichtung zwischen Wand und Pergola bauseits hergestellt werden.

Ja. Zwei Piano-Module können nebeneinander montiert werden. Diese Konfiguration kann nicht direkt über die Standardauswahl der Produktseite bestellt werden, weil Anschluss, gemeinsame Pfosten und Entwässerung auf die konkrete Einbausituation abgestimmt werden müssen. Senden Sie dafür die Flächenmaße, die Montagesituation sowie ein Foto oder eine Skizze an HUUN; anschließend kann eine passende Anordnung und Preisberechnung erstellt werden.

Rahmen und Lamellen können getrennt gewählt werden. Verfügbar sind Anthrazit RAL 7016 und Weiß RAL 9010 – auch in Kombination, beispielsweise anthrazitfarbener Rahmen mit weißen Lamellen. Die Metallic-Oberflächen der Equa sind für die Piano nicht erhältlich. Alle Oberflächen werden mit TIGER Pulverlack in einem Qualicoat-zertifizierten Betrieb beschichtet.

Die Standard-Nettodurchgangshöhe beträgt 2.350 mm. Im Konfigurator können Sie eine lichte Innenhöhe von 2.000 bis 2.800 mm in Schritten von 10 mm wählen. Für eine von der Standardhöhe abweichende Ausführung beträgt der Aufpreis bei den Piano-Größen 3 × 3, 3 × 4 und 3 × 5 m 200 € bei Wandmontage und 400 € bei freistehender Montage. Der gewählte Wert bezeichnet die lichte Durchgangshöhe unter dem Träger, nicht die Gesamthöhe der Pergola.

Wählen Sie die gewünschte Höhe bei der Bestellung. Bei Sonderhöhe erhöht sich der Preis ergänzter Screen Rollos um 10 %; Sliding Shutter sind mit Sonderhöhe nicht kombinierbar. Den Gesamtpreis Ihrer Auswahl sehen Sie im Konfigurator.

Nein. Eine Isolierung innerhalb der Lamellen wird nur für die motorisierte Equa angeboten.

Die Handkurbel lässt sich leicht bedienen. Mit zunehmender Größe steigt der Kraftaufwand etwas an, da mehr Lamellen bewegt werden müssen. Alle verfügbaren Größen sind jedoch für eine komfortable Bedienung durch eine erwachsene Person ausgelegt. Ein regelmäßiger Wartungs- oder Schmierplan für die Kurbelmechanik ist nicht erforderlich.

Der Kurbelmechanismus sitzt an einem der beiden Träger. Welche Seite später zugänglich ist, wird bei der Montage durch die Ausrichtung des entsprechenden Trägers festgelegt. Gleichzeitig wird damit auch die Richtung beeinflusst, in die sich die Lamellen öffnen. Planen Sie daher Kurbelposition und Lamellenrichtung gemeinsam, damit die Kurbel gut erreichbar bleibt und das Dach passend zur Sonneneinstrahlung öffnet.

Nein. Der Handgriff wird nach der Bedienung abgenommen, sodass nichts dauerhaft vom Dach herunterhängt. Eine Wandhalterung zur Aufbewahrung der Kurbel ist im Lieferumfang enthalten.

Für das Dach selbst passiert nichts. Die Piano besitzt keinen Motor und ist für die Lamellenverstellung vollständig unabhängig vom Stromnetz. Die Handkurbel funktioniert auch während eines Stromausfalls. Wenn eine optionale LED-Beleuchtung installiert ist, betrifft der Stromausfall lediglich die Beleuchtung.

Ja. LED-Beleuchtung ist für die Piano als Option erhältlich und kann auch später ergänzt werden. Da die Piano keinen Motor besitzt, ist die Beleuchtung das einzige elektrisch betriebene Bauteil. Für die Stromzuführung muss eine Leitung bis zum Pfosten vorgesehen werden; der endgültige Anschluss an den Hausstromkreis sollte von einer qualifizierten Elektrofachkraft vorgenommen werden.

Nein. Das Lamellenprofil der motorisierten Equa unterscheidet sich von dem der Piano – es ist stärker und mit größerem Abstand angeordnet. Deshalb ist das Dach nicht nachträglich auf Motorbetrieb umrüstbar. Wenn Sie möglicherweise später eine Motorisierung wünschen, sollte von Anfang an die Equa gewählt werden.

Ja. Das System ist als Bausatz für die Selbstmontage konstruiert. Die Verbindungen sind CNC-bearbeitet und vorbereitet; Spezialwerkzeug ist nicht erforderlich. Benötigt werden jedoch handwerkliches Grundverständnis, ein vorab vorbereiteter und ebener Untergrund sowie ausreichend Helfer. Die Piano ist im Vergleich zur Equa einfacher zu montieren, weil weder Motorposition noch elektrische Verkabelung berücksichtigt werden müssen.

Planen Sie drei Personen und ungefähr einen Tag ein. Kleinere Größen können grundsätzlich auch von zwei Personen montiert werden, die Montage des Dachrahmens ist dann jedoch deutlich umständlicher. Der Untergrund sollte separat und vor dem Liefertermin vorbereitet sein.

Benötigt werden unter anderem Bohrmaschine mit Steinbohrer, Ratsche und Steckschlüsselsatz, Innensechskantschlüssel, eine Wasserwaage – idealerweise 1,5 m oder länger –, Maßband, Gummihammer, Leitern, Schutzbrille und Handschuhe. Für Beton oder Pflaster ist zusätzlich ein Bohrhammer erforderlich. Die genaue Werkzeugliste für Ihre Konfiguration finden Sie am Anfang der jeweiligen Montageanleitung.

Der Untergrund muss eben, tragfähig und dauerhaft stabil sein. Geeignet sind ausreichend starke Betonplatten, fachgerecht verlegtes Pflaster auf geeignetem Unterbau, Fliesen oder Feinsteinzeug auf Beton sowie Holz- oder WPC-Terrassen mit tragfähiger Unterkonstruktion. Nicht geeignet sind loser Kies, frisch aufgeschütteter Boden oder Terrassendielen ohne tragfähige Unterkonstruktion. Die vollständigen Anforderungen an Untergrund und Fundament finden Sie in der Montageanleitung.

Jede Lieferung enthält eine bebilderte Montageanleitung. Zusätzlich stehen Montagevideos im HUUN Support-Portal und in der HUUN Support-App zur Verfügung. Die Anleitungen sind nach Modell, Größe, Montageart und Untergrund gegliedert. Verwenden Sie deshalb die Anleitung, die exakt zu Ihrer Konfiguration passt.

Reinigen Sie die Oberflächen ein- bis zweimal pro Jahr mit sauberem Wasser, einem milden Reinigungsmittel und einem weichen Tuch oder Schwamm. Anschließend mit klarem Wasser abspülen. Entfernen Sie im Spätherbst Laub aus den Entwässerungsrinnen, damit das Wasser auch bei Tauwetter ungehindert ablaufen kann. Streichen, Ölen oder jährliches Versiegeln ist nicht erforderlich.

Vermeiden Sie scheuernde Reiniger, Scheuerschwämme, Lösungsmittel sowie stark alkalische oder saure Produkte. Diese können die Beschichtung angreifen. Hochdruckreiniger sollten nicht auf beschichtete Flächen, die Kurbelmechanik oder direkt in die Entwässerungsrinnen gerichtet werden.

Eine regelmäßige Wartung ist nicht erforderlich. Halten Sie die Mechanik frei von Laub und Schmutz. Wenn sich die Kurbel ungewöhnlich rau oder schwergängig anfühlt, sollte sie nicht mit Gewalt weitergedreht werden; wenden Sie sich in diesem Fall an den Support.

Nein. Die Konstruktion bleibt ganzjährig im mitteleuropäischen Klima montiert. In Regionen mit starkem Schneefall sollten die Lamellen geöffnet werden, wenn eine Ansammlung über der für Ihre Größe zulässigen Schneelast zu erwarten ist. Dadurch fällt der Schnee durch das Dach und belastet die Konstruktion nicht. Zum Räumen schweren Schnees sollten ausschließlich Kunststoff- oder Holzwerkzeuge verwendet werden.

Bei starkem Schneefall und bei Sturm sollten die Lamellen geöffnet sein. Bei leichtem oder mäßigem Schnee können sie geschlossen bleiben, solange die zulässige Last nicht überschritten wird. Bei größerer Ansammlung sollten sie geöffnet werden, damit der Schnee durchfallen kann. Auch bei Sturm reduziert die offene Stellung die angeströmte geschlossene Fläche. Ein Vorteil der manuellen Piano ist, dass diese Position auch bei Stromausfall jederzeit eingestellt werden kann, solange die Kurbel erreichbar ist.

Die meisten Zubehörteile können später ergänzt werden. Screen Rollos, Sliding Shutter, Aura Heizstrahler und LED-Beleuchtung werden an bereits vorgesehenen Punkten in den Profilen montiert. Die Sonderhöhe ist die Ausnahme, weil die Pfosten bereits in der Produktion zugeschnitten werden und deshalb nicht nachträglich geändert werden können. Bei einer späteren Zubehörbestellung können zusätzliche Versandkosten entstehen.

Zur Piano passen das Screen Rollo in manueller und solarbetriebener Ausführung, der Sliding Shutter, der Aura Heizstrahler mit 2.500 W, die LED-Beleuchtung sowie die Sonderhöhenoption. Achten Sie bei der Bestellung auf die genaue Modellbezeichnung, da die Screen Rollos für Piano / Mezzo andere Artikel sind als für die Equa.

Für eine effiziente Nutzung des Heizstrahlers ist eine seitliche Abschirmung sehr sinnvoll. Ein Aura Heizstrahler mit 2.500 W beheizt ungefähr bis zu 15 m², wobei dieser Wert geschlossene beziehungsweise geschützte Seiten voraussetzt. Bei einer vollständig offenen Pergola entweicht ein großer Teil der Wärme seitlich. Screen und Heizstrahler sollten deshalb gemeinsam geplant werden, wenn die Terrasse auch in kälteren Monaten genutzt werden soll.
