Fundament für Pergola.Die Basis richtig planen.
Welche Punktfundamente braucht Ihre Pergola? Entscheidend sind die tragende Ebene, die richtigen Pfostenpositionen und eine passende Verankerung. Hier planen Sie den Untergrund für Ihr Lamellendach – mit besonderem Blick auf die elektrische HUUN Equa mit Motor und Fernbedienung.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.HUUN · ProduktvisualisierungDie Darstellung zeigt eine Nutzungsidee mit Zubehör, nicht den Fundamentaufbau. Fundament, Verankerung und Anschlussdetails werden nach Ihrer Konfiguration geplant.
Nicht der Belag entscheidet, sondern die tragende Basis.
Eine Terrasse kann fertig aussehen, ohne bereits eine geeignete Befestigung für eine Pergola zu bieten. Prüfen Sie daher zuerst, welche Konstruktion die Pfosten aufnimmt. Erst danach werden Fundamentart und Verankerung festgelegt.
Punktfundament für die Pergola
Einzelne Fundamentkörper werden dort hergestellt, wo der Montageplan die Bodenanschlüsse vorsieht. Die Abmessungen des Körpers und das Raster der Pfosten sind zwei getrennte Angaben.
Vorhandene Betonplatte
Eine geeignete Betonbasis kann nutzbar sein. Ob sie passt, hängt von der konkreten Platte und der Befestigung ab. Allein das Vorhandensein von Beton ist keine Montagefreigabe.
Pflaster, Fliesen oder WPC
Diese Beläge sagen noch nicht aus, worin der Pfosten sicher verankert werden kann. Entscheidend sind der Aufbau darunter und die Verbindung zur tragenden Konstruktion.
Braucht ein Lamellendach ein anderes Fundament?
Nicht wegen der Lamellen allein. Entscheidend sind Modell, exakte Größe, Montageart und die bestellte Pfostenkonfiguration. Eine universelle Fundament-Schablone für alle Lamellendächer gibt es deshalb nicht.
Die passende Messvorlage zählt.
Equa und Piano benötigen die Unterlagen ihrer jeweiligen Baureihe. Übernehmen Sie Mittelpunktabstände und Diagonalen ausschließlich aus dem aktuellen Montageplan Ihrer bestellten Ausführung.
Auch die Wandorientierung klären.
Ob die kurze oder lange Seite zur Fassade ausgerichtet ist, muss mit der Montagezeichnung übereinstimmen. Zusätzliche Mittelpfosten, gekoppelte Module und Sonderausführungen mit HUUN abstimmen.
Den Anschlussbedarf unterscheiden.
Die Piano-Lamellen werden per Handkurbel bedient. Für den Dachbetrieb ist kein Stromanschluss nötig; optionales LED-Licht benötigt eine Stromzuführung. Tragende Basis und Verankerung müssen auch bei Piano passend geplant werden.
Vorher frei. Nachher überdacht. Dazwischen liegt die Planung.
Die HUUN Vorher-/Nachher-Visualisierung zeigt dieselbe Terrasse in zwei Zuständen. Bevor aus der Idee eine montierte Pergola wird, müssen Pfostenpositionen, tragende Ebene und Anschlüsse zusammenpassen.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Vorher · VisualisierungDie Fläche zuerst verstehen.
Terrassenhöhe, Belag und Zugang lassen sich vorab planen. Was unter dem Belag tatsächlich trägt, muss gesondert geprüft werden.
Pfosten und Hausanschluss gemeinsam planen.
Die wandmontierte Equa verbindet Bodenanschlüsse mit der Fassade. Die gezeigte Anordnung ist keine Fundament-Messvorlage.
HUUN Produktvisualisierungen, keine Vorher-/Nachher-Baudokumentation. Verdeckte Fundamente, Verankerung und Abdichtung sind auf diesen Bildern nicht nachgewiesen.
Erst Größe und Aufbauart. Dann die Messvorlage.
Der Planfinder berücksichtigt Größe, Aufbauart und bei 5 m Projektion die optionalen Mittelpfosten. Die tatsächlichen Mittelpunktabstände, Diagonalen und Details entnehmen Sie anschließend der Montageanleitung im HUUN Support.
Modell: HUUN Equa · Lamellendach elektrisch
3 × 5 m beschreibt die Verkaufsgröße. Es ist keine Schablone für die Abstände der Fundamente. Verwenden Sie vor dem Betonieren oder Bohren die „Messvorlage für Fundament“ Ihrer Ausführung.
Gekoppelte Module und besondere Einbausituationen sind nicht Bestandteil dieser Standardübersicht. Lassen Sie diese direkt mit HUUN abstimmen.
Equa · 3 × 5 m · Freistehend
- Pfostenkonfiguration
- 4 Bodenpunkte · freistehende 4-/5-m-Gruppe
- Maßgebliche Unterlage
- Equa Freistehend · passende 3 × 5 m Messvorlage
- Vor Ausführung bestätigen
- Anzahl, Positionen, Diagonalen und Montagevorgaben im aktuellen Plan
Bitte Größe und Aufbauart auf der Produktseite bestätigen und die gewünschte Farbe ergänzen.
Der Support-Link öffnet die Dokumentübersicht. Wählen Sie dort die oben genannte Konfiguration; eine PDF wird hier nicht automatisch vorausgewählt.
| Equa-Gruppe | Freistehend | Wandmontage |
|---|---|---|
| 4 m und 5 m | 4 Bodenpunkte | 2 vordere Bodenpunkte + tragfähiger Wandanschluss |
| 5 m mit optionalen Mittelpfosten | 6 Bodenpunkte | 3 Bodenpunkte + tragfähiger Wandanschluss |
| 6 m · Mittelpfosten serienmäßig | 6 Bodenpunkte | 3 vordere Bodenpunkte + tragfähiger Wandanschluss |
Die schematische Zeichnung zeigt nur die Anzahl der Bodenpunkte. Sie legt weder Wandseite noch Pfostenpositionen fest. Bei Wandmontage muss die Montagezeichnung zur gewählten Wandorientierung passen. Maßwerte, Diagonalen und Befestigungsdetails ausschließlich aus dieser Zeichnung übernehmen.
Welcher Untergrund ist vorhanden?
Eine eindeutige Antwort entsteht erst aus Belag, tragender Schicht und Befestigung. Die Übersicht zeigt die Punkte, die Sie vor der Montage einer Aluminium-Pergola klären sollten.
Auf kleinen Bildschirmen können Sie die Tabelle seitlich verschieben.
| Untergrund | Vor der Montage prüfen | Für die Befestigung bedeutet das |
|---|---|---|
| Betonplatte | Zustand, tatsächlicher Aufbau und Eignung für die vorgesehene Verankerung. | Nur eine für die Konfiguration geeignete Platte und Befestigung nutzen. |
| Pflaster | Gesamten Unterbau und die tragende Ebene an den Pfostenpositionen klären. | Nicht allein vom einzelnen Stein auf eine geeignete Pfostenverankerung schließen. |
| Fliesen / Feinsteinzeug | Tragfähige Betonbasis darunter und fachgerechte Ausführung der Durchdringung. | Der Belag selbst ersetzt nicht den Verankerungsgrund. |
| Holz / WPC | Tragende Unterkonstruktion und Anschluss der Pergola an diese Konstruktion. | Nicht nur in Terrassendielen befestigen; die Unterkonstruktion muss geeignet sein. |
| Kies / Erde | Tragfähigen Fundamentaufbau für die konkreten Pfostenpunkte planen. | Loser Kies oder unvorbereiteter Boden sind keine direkte Montagebasis. |
Unterschiedliche Terrassen. Eine gemeinsame Frage: Was trägt?
Diese HUUN Projekte zeigen verschiedene Aufstellungen, Beläge und Nutzungsideen. Größe und Ausstattung können abweichen. Verdeckte Fundamente und die Eignung der Befestigung lassen sich aus einem fertigen Projektfoto nicht ablesen.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Boden und Fassadenanschluss
Die fertige Terrasse zeigt die Nutzung. Tragende Ebene und Verbindung zum Gebäude werden unabhängig vom Foto geprüft.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Aufstellfläche und Laufwege
Möblierung und Zugänge gehören zur Planung. Sie ersetzen nicht die exakten Bodenpunkte aus der Montagezeichnung.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Holzbelag und Unterkonstruktion
Bei einer erhöhten Terrasse muss die tragende Konstruktion unter den Dielen zur Pergola und ihrer Befestigung passen.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Jedes Feld braucht seinen Plan
Mehrere oder gekoppelte Module benötigen eine eigene Abstimmung. Der Standard-Planfinder auf dieser Seite deckt solche Projekte nicht ab.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Zubehör vorab berücksichtigen
Seitliche Screens und der Übergang zum Garten gehören in die Gesamtplanung. Die sichtbare Oberfläche allein weist keine tragfähige Verankerung nach.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Pfostenpositionen früh festlegen
Am Übergang zwischen Terrasse und Garten sind Pfostenpositionen, Belagshöhen und Wasserwege vor der Montage abzugleichen.
Wie viel Beton ergibt sich aus Ihren Maßen?
Der Rechner ermittelt das geometrische Volumen gleich großer, rechteckiger Fundamentkörper. Er bestimmt keine geeigneten Fundamentmaße und prüft keine Statik.
0,60 × 0,60 × 0,80 m
1.152 Liter · ohne Reserve
Formel: Anzahl × Länge × Breite × Tiefe. Zentimeter werden in Meter umgerechnet. Abweichende Geometrie, Baustellenverluste und eine erforderliche Reserve sind nicht enthalten.
Beim Lamellendach gehören Strom und Wasser mit in die Fundamentplanung.
Der Komfort der motorisierten HUUN Equa beginnt vor der Montage. Legen Sie elektrische Versorgung, Wasserführung und Aufbauart gemeinsam mit den Pfostenpositionen fest.
Strom früh vorbereiten
HUUN nennt einen 230-V-Netzanschluss und ein 7 m langes Motorkabel. Motor und LED werden intern über die Niederspannungssteuerung mit 24 V DC versorgt. Planen Sie den Anschlussort und eine zugängliche Kabelführung, bevor Fundament und Terrassenbelag abgeschlossen werden. Der Anschluss an den Hausstromkreis gehört in die Hände einer qualifizierten Elektrofachkraft.
Ausläufe frei halten
Das Regenwasser wird über die vorderen Pfosten abgeführt. Bodenaufbau und Wasserweg müssen zusammenpassen. Bei 6-m-Ausführungen erfolgt an den Mittelpfosten eine Entwässerung im freien Fall. Berücksichtigen Sie auch dort den Wasseraustritt bei Fundament und Terrassenbelag.
Anschlüsse abstimmen
Freistehend werden die vorgesehenen Bodenpunkte verankert. Bei Wandmontage kommt der Anschluss an eine tragfähige Fassade hinzu. Die Abdichtung zwischen Pergola und Hauswand muss bei Equa bauseits fachgerecht hergestellt werden.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Fernbedienung statt Handkurbel

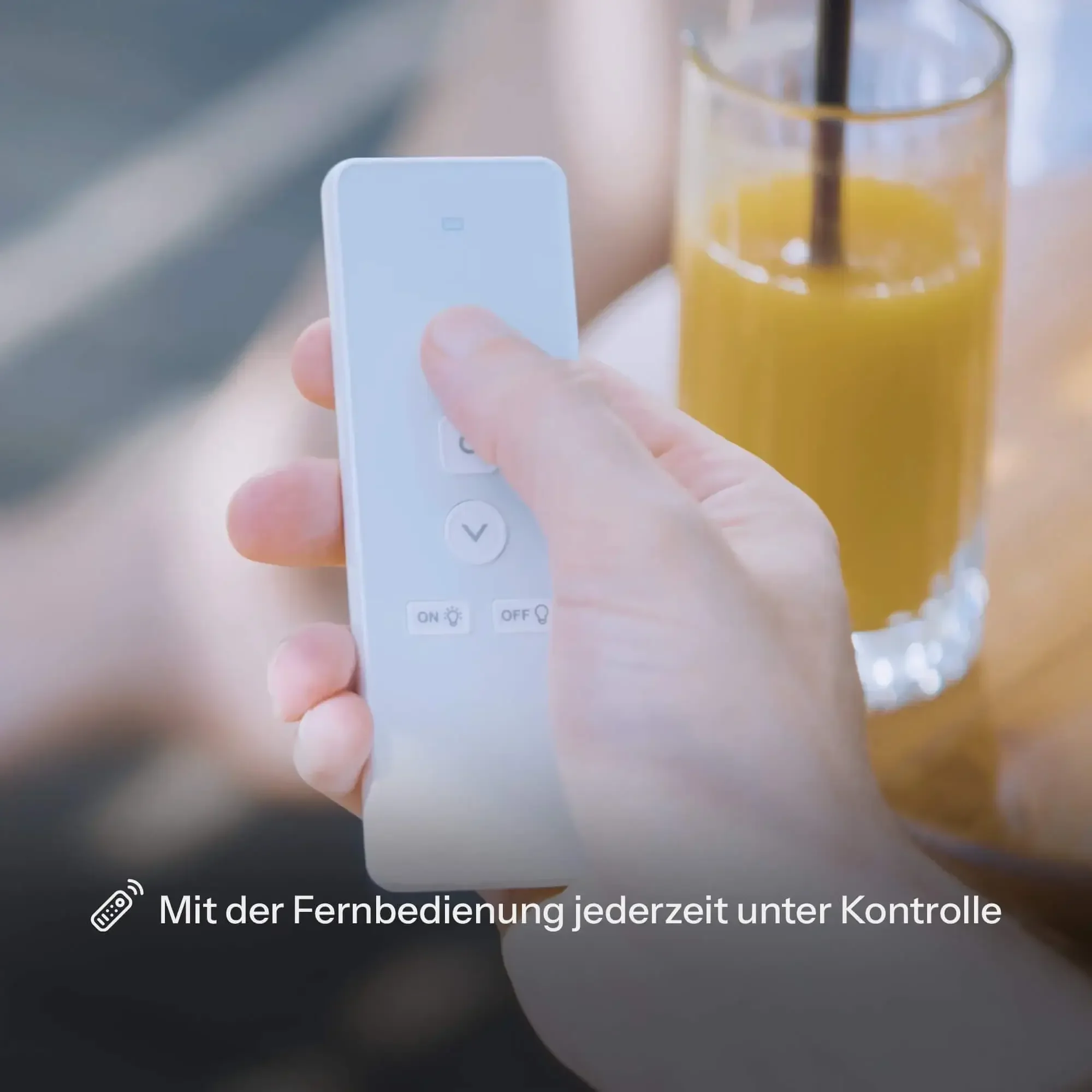

Motorisiert bedienen – die elektrische Versorgung wird trotzdem vor der Montage vorbereitet.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Licht im Profil

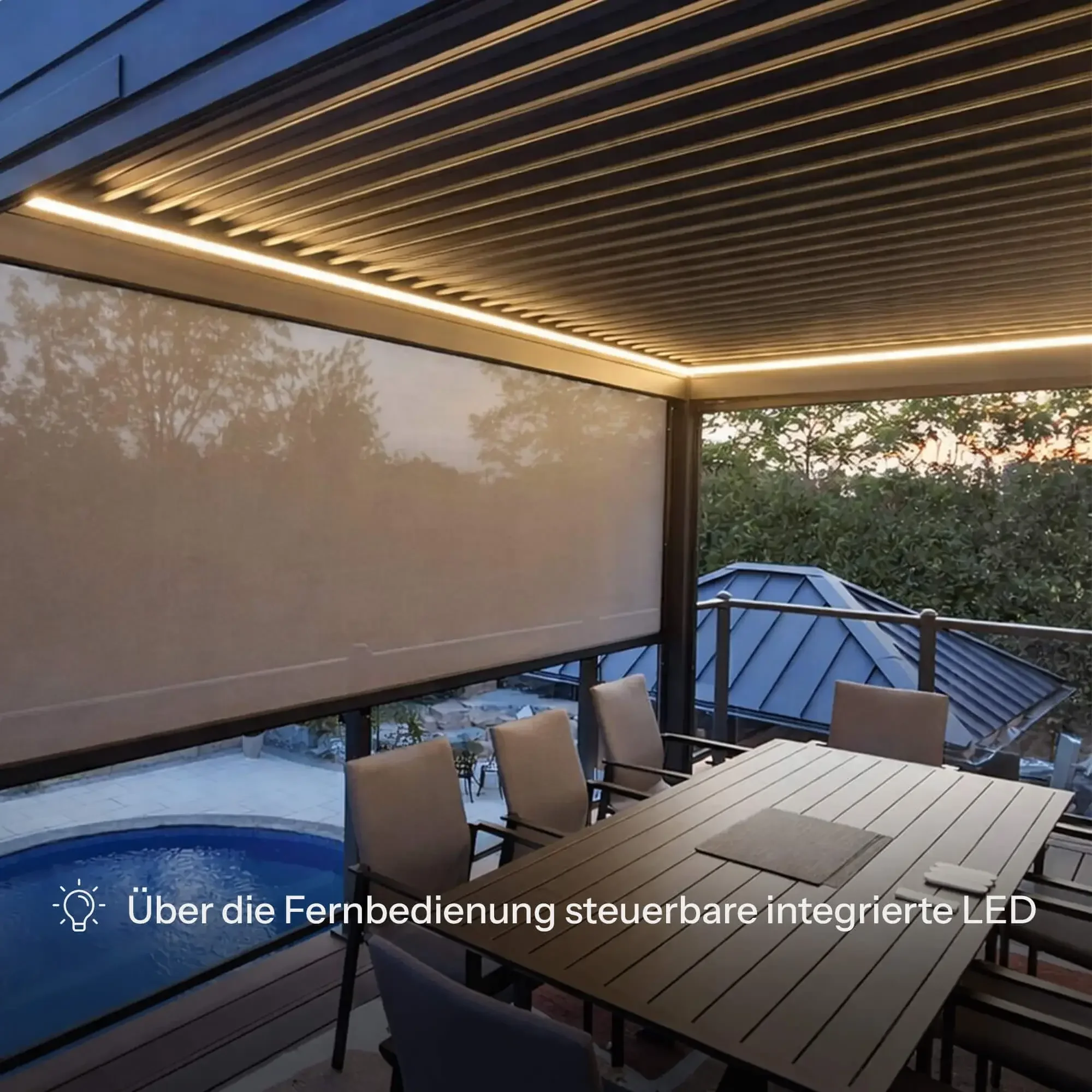

Die integrierte Beleuchtung gehört bei der Equa in die Planung von Anschlussort und Kabelführung.
Bild derzeit nicht verfügbar.Die Planungsinformationen bleiben vollständig nutzbar.Vom Dach bis zum Boden
Das Lamellenprofil ist ein Teil des Dachs. Der vorgesehene Wasserweg an den vorderen Pfosten muss beim Bodenaufbau frei bleiben.
Die Reihenfolge vor dem ersten Pfosten.
Die Vorbereitung ist mehr als Betonieren. Mit einem passenden Plan lassen sich Standort, Montage und spätere Nutzung gemeinsam abstimmen.
Dies ist eine Planungsreihenfolge, keine vollständige Bauanleitung. Verbindliche Ausführungs- und Montagevorgaben entnehmen Sie den Unterlagen zur bestellten Konfiguration.
Ausführung festlegen
Wählen Sie Modell, genaue Größe und Aufbauart. Halten Sie auch geplante Seitenwände und die Position am Haus fest, bevor Fundamente beauftragt werden.
Die richtige Messvorlage öffnen
Übernehmen Sie Pfostenmittelpunkte und Kontrollmaße aus dem passenden HUUN Plan. Nutzen Sie nicht nur das Verkaufsmaß wie 3 × 5 m.
Tragende Ebene und Befestigung prüfen
Klären Sie mit dem Fachbetrieb, was die Konstruktion trägt und welches Befestigungssystem dazu passt. Bei unbekanntem Aufbau nicht auf Vermutungen bohren.
Strom und Wasserführung abstimmen
Planen Sie für Equa den elektrischen Anschluss und die zugängliche Kabelführung. Halten Sie die vorgesehenen Wasserauslässe frei; bei Wandmontage kommt der Fassadenanschluss hinzu.
Fundamente fachgerecht herstellen lassen
Die festgelegten Abmessungen, Höhen und Positionen umsetzen. Beton, gegebenenfalls Bewehrung und Befestigung müssen zur freigegebenen Ausführung passen.
Vor Montage nachmessen
Kontrollieren Sie Positionen, Diagonalen und Auflagehöhen erneut. Erst montieren, wenn Untergrund und Befestigung die erforderlichen Montage- und Belastungsbedingungen erfüllen.
Ihre Fundament-Checkliste.
Haken Sie ab, was Sie für Ihre Baustelle bereits geklärt haben. Die Liste sammelt Planungsaufgaben; sie bescheinigt weder Tragfähigkeit noch Montagebereitschaft.
0 von 8 Prüfpunkten markiert.
Dieser Abschnitt speichert und übermittelt keine Eingaben. Beim Verlassen der Seite werden die Häkchen nicht dauerhaft gespeichert.
Drei Abkürzungen, die Sie nicht nehmen sollten.
Die wichtigsten Prüfungen lassen sich nicht durch ein Verkaufsmaß, ein Foto oder einen pauschalen Betonwert ersetzen.
Fundamente nach dem Nennmaß setzen
Stattdessen die tatsächlichen Pfostenmittelpunkte und Diagonalen aus der passenden Montagezeichnung übernehmen.
Nur in den sichtbaren Belag schrauben
Vorher die tragende Ebene identifizieren und eine dafür geeignete Verankerung fachlich festlegen lassen.
Strom und Ablauf nachträglich lösen
Für die motorisierte Pergola Kabelführung und Wasserwege schon vor dem endgültigen Bodenabschluss einplanen.
Fundament, Befestigung und Montage – konkret beantwortet.
Antworten zu Punktfundamenten, Tiefe, Betonmenge und zum Untergrund einer elektrischen Pergola.
Für die Ausführung zählen der passende HUUN Montageplan und die Prüfung Ihrer Einbausituation.
Braucht eine Pergola mit Lamellendach ein besonderes Fundament?
Nicht allein wegen des Lamellendachs. Modell, genaue Größe, Montageart und Pfostenkonfiguration bestimmen das Fundamentlayout. Verwenden Sie die aktuelle HUUN Messvorlage Ihrer bestellten Variante und lassen Sie Boden, Verankerung und örtliche Bedingungen passend prüfen.
Kann ich den Equa-Fundamentplan für Piano verwenden?
Nein. Die Fundament- und Mittelpunktmaße gehören zur jeweiligen Baureihe und Konfiguration. Öffnen Sie im HUUN Support die passende Piano-Montageanleitung. Für den manuellen Dachbetrieb ist kein Stromanschluss erforderlich; optionales LED-Licht benötigt eine Stromzuführung.
Welches Fundament braucht eine Pergola?
Ein Pergola-Fundament muss zur Konstruktion, zur Verankerung und zum Standort passen. Möglich sind passende Punktfundamente oder eine vorhandene, dafür geeignete tragende Betonbasis. Der sichtbare Belag allein ist keine ausreichende Entscheidungsgrundlage. Für HUUN gelten die Unterlagen zur gewählten Größe und Aufbauart.
Wie groß soll ein Punktfundament für eine HUUN Pergola sein?
HUUN nennt 60 × 60 × 80 cm als Empfehlung je verstärktem Punktfundament für maximale Widerstandsfähigkeit. Diese Angabe beschreibt einen einzelnen Fundamentkörper, nicht das gesamte Raster. Untergrund, Anzahl, Positionen und Ausführung müssen für Ihre Konfiguration zusätzlich geklärt sein.
Wie tief muss das Pergola-Fundament sein?
Die 80 cm sind die Tiefenangabe der genannten HUUN Empfehlung. Daraus allein folgt keine bestätigte Frostsicherheit für jeden Standort. Lassen Sie die notwendige Gründungstiefe und den Aufbau anhand der örtlichen Bedingungen und der Montageunterlagen festlegen.
Wie viele Fundamente benötigt eine Equa?
Die auf dieser Seite beschriebene Standard-Layoutübersicht unterscheidet vier Bodenpunkte für freistehende 4-/5-m-Ausführungen und sechs für freistehende 6-m-Ausführungen. Bei Wandmontage sind es in diesen Gruppen zwei beziehungsweise drei vordere Bodenpunkte plus Wandanschluss. Bei 3 × 5 m, 3,5 × 5 m und 4 × 5 m erhöhen optionale Mittelpfosten die Zahl auf sechs freistehende beziehungsweise drei wandmontierte Bodenpunkte. Verbindlich bleibt die Messvorlage zur bestellten Pfostenkonfiguration und Wandorientierung; gekoppelte Module sind hier nicht abgebildet.
Kann ich eine Pergola auf Pflaster befestigen?
Der gesamte Aufbau und die geeignete Verankerung müssen geprüft werden. Ein Pflasterstein allein weist keine ausreichend tragfähige Befestigung nach. Klären Sie vor dem Bohren, ob eine geeignete tragende Ebene vorhanden ist oder ob an den Pfostenpositionen eigene Fundamente benötigt werden.
Ist die Befestigung auf Holz oder WPC möglich?
Nur eine dafür geeignete tragende Unterkonstruktion kommt als Befestigungsbasis infrage. Terrassendielen allein genügen nicht. Die Pfostenpositionen, die Lastaufnahme und die Verbindung zur tragenden Konstruktion müssen zusammenpassen; eine gewöhnliche Dielen-Unterkonstruktion ist nicht automatisch für eine Pergola ausgelegt.
Kann ich eine vorhandene Betonplatte nutzen?
Das ist möglich, wenn Platte und Verankerung für die konkrete Pergola geeignet sind. Vorhandener Beton ersetzt nicht die Prüfung von Zustand, Aufbau, Befestigung und Randbereichen. Eine pauschale Mindestdicke lässt sich aus diesem Ratgeber nicht ableiten.
Geht eine Pergola ohne Fundament oder ohne Bohren?
Ohne neu hergestelltes Fundament kann eine Montage möglich sein, wenn bereits eine geeignete tragende Basis vorhanden ist. Das bedeutet nicht, dass auf sichere Verankerung verzichtet werden darf. Für eine unbefestigte, frei aufgestellte HUUN Equa wird hier keine Freigabe erteilt.
Welche Ankerbolzen brauche ich für die Pfosten?
Das passende Befestigungssystem richtet sich nach Montageunterlagen, tatsächlichem Untergrund und Einbausituation. Bohrtiefe, Randabstand und Montagevorgaben müssen zum jeweiligen Anker passen. Dieser Ratgeber legt deshalb keinen universellen Dübel- oder Ankertyp fest.
Wie viel Beton brauche ich für vier Punktfundamente?
Bei vier quaderförmigen Fundamentkörpern mit jeweils 60 × 60 × 80 cm ergibt die reine Geometrie 1,152 m³, also 1.152 Liter. Das ist ein Rechenbeispiel ohne Reserve, keine verbindliche Bestellmenge und kein statischer Nachweis. Andere Abmessungen können Sie im Betonmengenrechner eingeben.
Was kostet ein Fundament für die Pergola?
Ein belastbarer Preis hängt unter anderem von Erdarbeiten, Zugänglichkeit, Boden, Anzahl und Abmessungen der Fundamente, Beton, gegebenenfalls Bewehrung, Befestigung und Arbeitsaufwand ab. Lassen Sie ein Angebot für die konkrete Konfiguration erstellen. Der Rechner ermittelt Volumen, keine lokalen Baupreise. Unser Ratgeber zu Pergola-Kosten hilft Ihnen, Fundament, Montage und Ausstattung im gesamten Projektbudget zu berücksichtigen.
Wann darf ich auf dem neuen Beton montieren?
Bohren, Verankern und Belasten dürfen erst erfolgen, wenn die für das verwendete Beton- und Befestigungssystem erforderlichen Bedingungen erreicht sind. Klären Sie den Zeitpunkt mit dem ausführenden Fachbetrieb. Eine universelle Wartezeit wird hier nicht zugesagt.
Was muss ich bei einer elektrischen Pergola zusätzlich vorbereiten?
Für die motorisierte Equa mit Fernbedienung und integrierter LED müssen Stromzuführung und Anschlussposition vor dem endgültigen Bodenaufbau geplant werden. HUUN nennt einen 230-V-Netzanschluss und ein 7 m langes Motorkabel. Motor und LED werden intern über die Niederspannungssteuerung mit 24 V DC versorgt. Den Anschluss an den Hausstromkreis sollte eine qualifizierte Elektrofachkraft ausführen.
Wohin läuft das Regenwasser an den Fundamenten?
Bei der Equa erfolgt die Entwässerung über die vorderen Pfosten. Der Austritt und die anschließende Wasserführung müssen mit Fundament und Terrassenbelag abgestimmt sein. Bei 6-m-Ausführungen wird Wasser an den Mittelpfosten im freien Fall abgeführt. Halten Sie diese Austrittsbereiche frei und stimmen Sie den weiteren Wasserweg vor der Montage ab. Ein Anschluss an die Kanalisation gehört nicht zum Lieferumfang.
Wo finde ich den Fundamentplan für meine Equa?
Öffnen Sie das HUUN Support-Portal und wählen Sie Equa, Ihre Größe und Freistehend oder Wandmontage. Nutzen Sie die passende „Messvorlage für Fundament“. Nennmaß und schematische Darstellung auf dieser Seite ersetzen diese Zeichnung nicht.
Erst das Modell wählen, dann das Fundament planen.
Sie haben sich noch nicht auf ein Modell festgelegt? Vergleichen Sie unsere Aluminium-Pergolen für Ihre Terrasse. Sobald Modell, Größe und Montageart feststehen, verwenden Sie die dazugehörige Fundament-Messvorlage.
